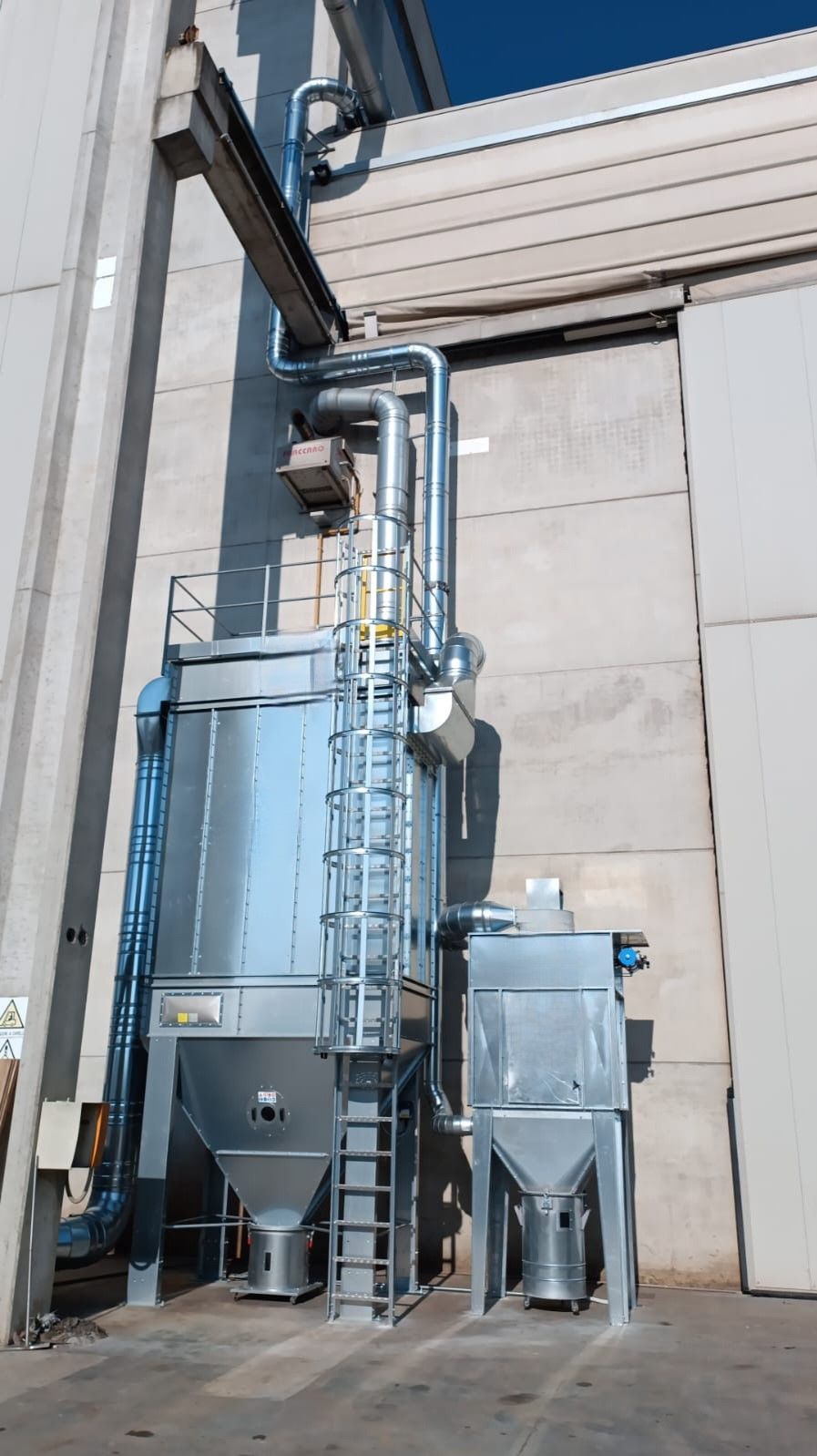

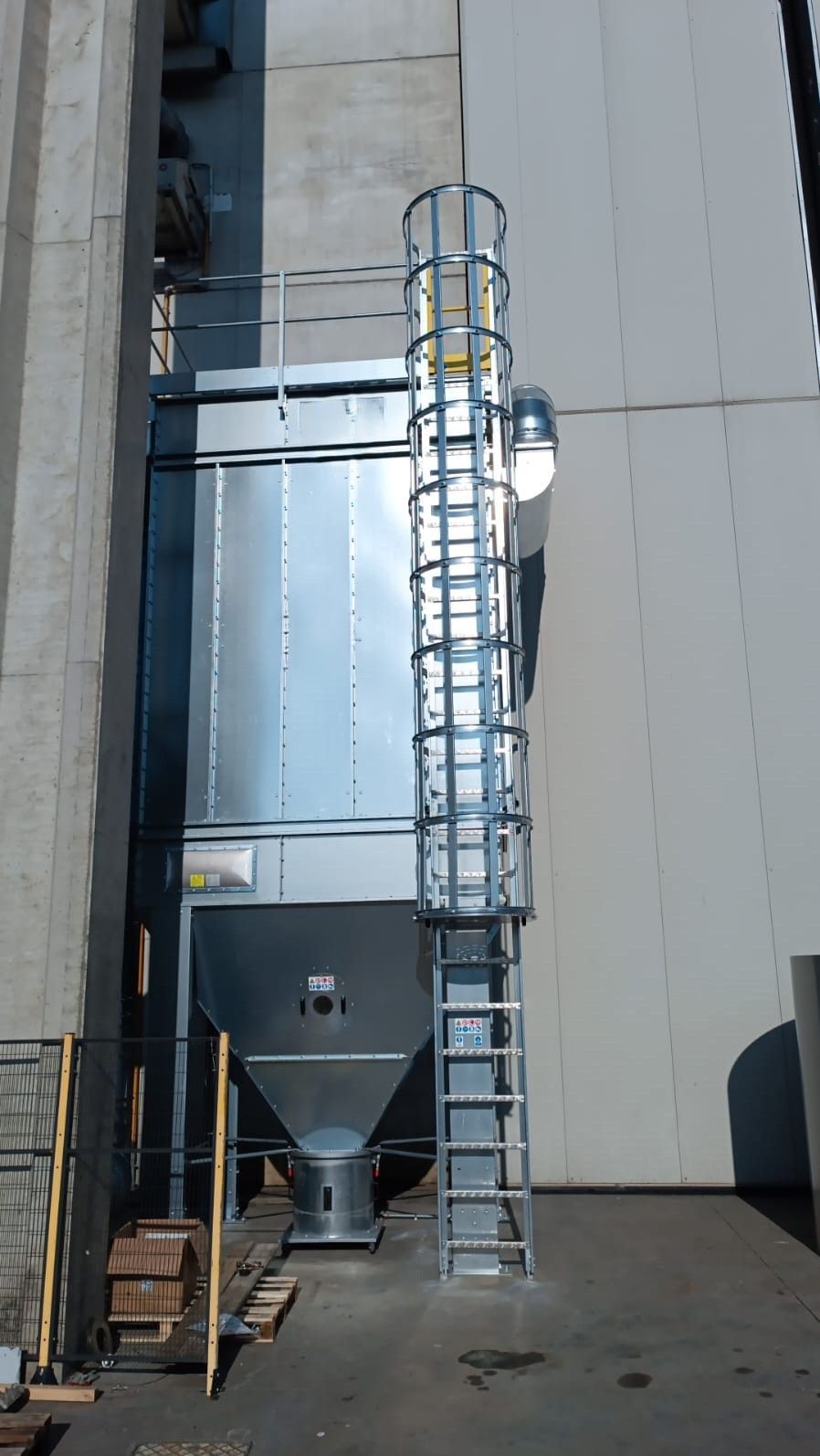

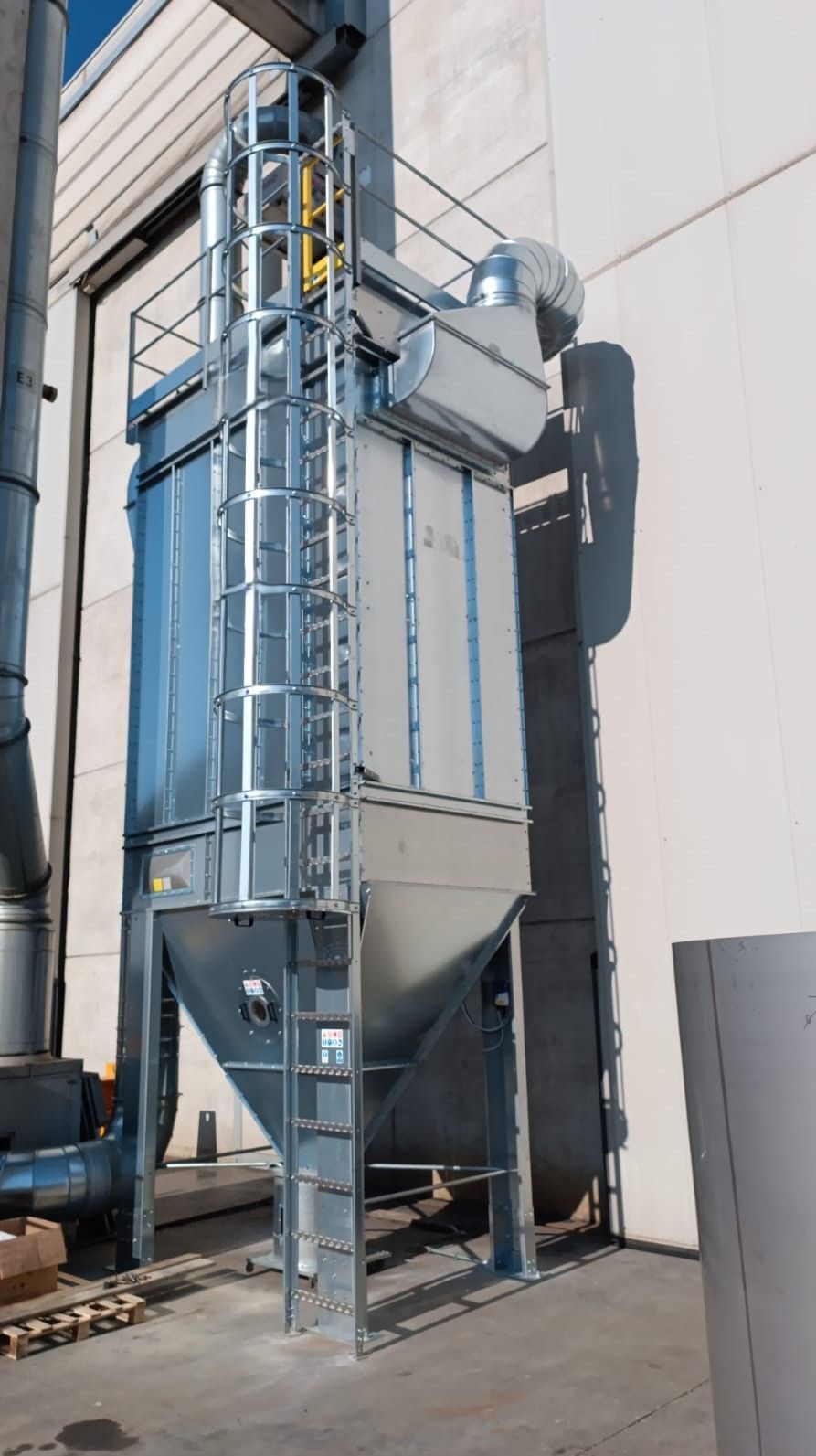

Unita’ filtranti per impianti aspirazione

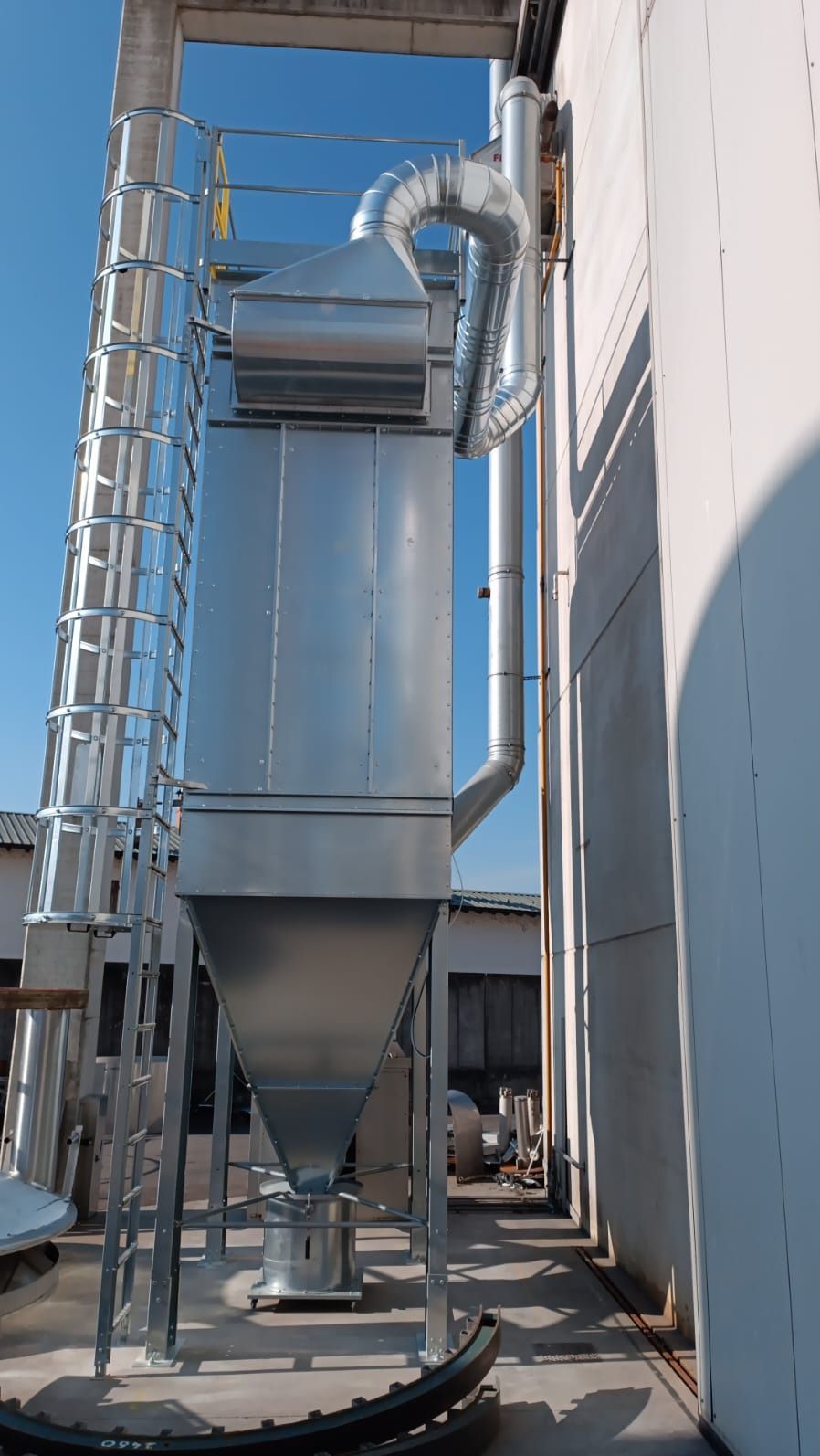

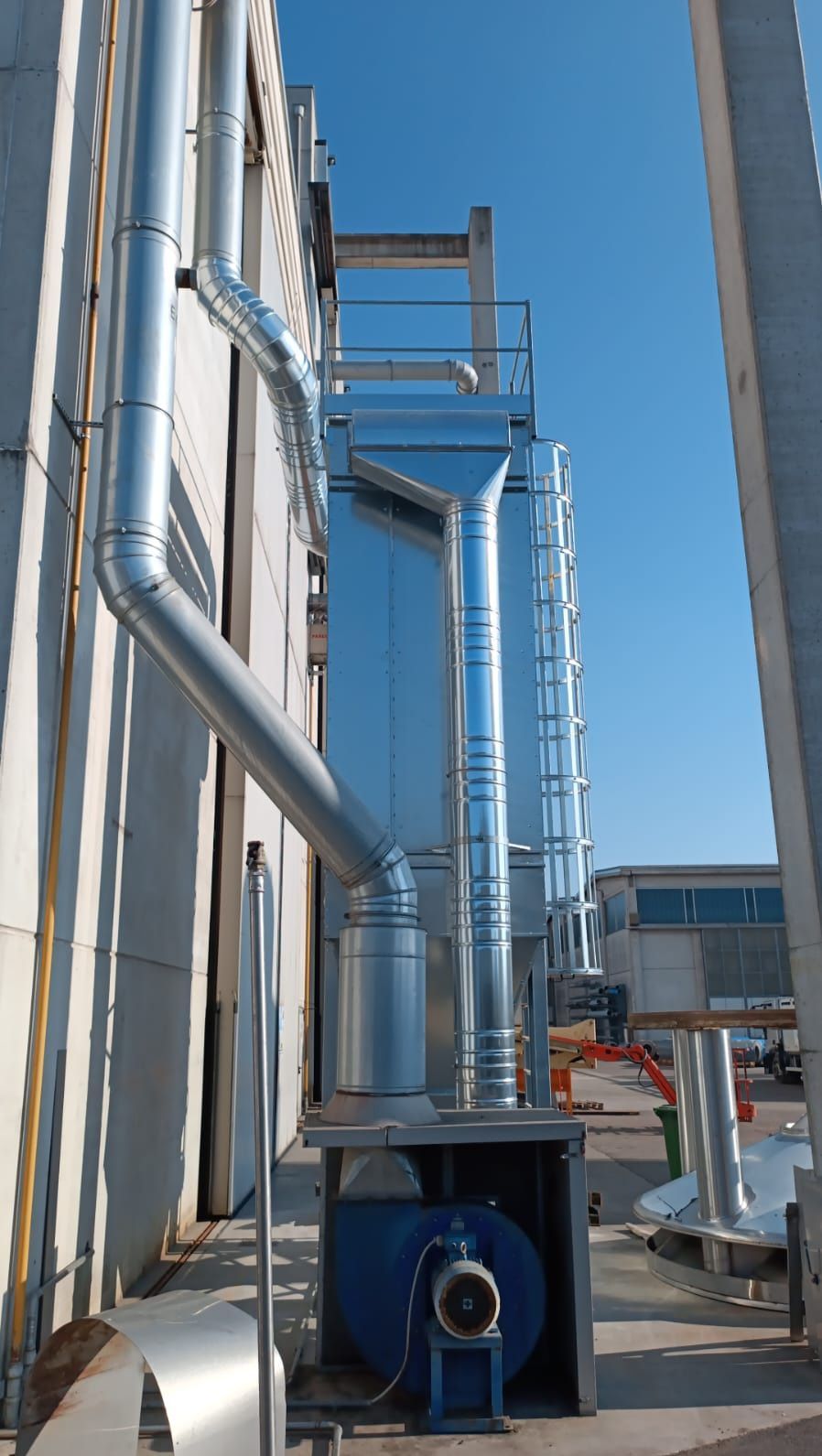

I nostri filtri autopulenti sono costituiti da una robusta struttura in acciaio zincato a caldo con pannellatura in lamiera zincata per un utilizzo nelle apparecchiature per impianti di aspirazione e di filtrazione delle polveri. L'aria polverosa aspirata dalle zone di lavoro viene spinta all'interno della camera filtrata tramite la bocca di aspirazione, qui viene filtrata e lascia precipitare i residui nella camera di deposito. La separazione avviene direttamente per caduta.

Le polveri fini, invece, vengono trattenute dalle maniche filtranti che le separano dall'aria che viene spinta verso l'esterno. In questo modo le maniche, un po' alla volta si riempiono di polveri leggere. Esse vengono pulite con un sistema di pulizia automatica ad aria compressa. Sono dotati di un sistema automatico anti-intasamento, che consente

l'ottimizzazione dei getti d'aria compressa limitandone

i consumi. Al fine di garantire la sicurezza contro gli incendi, nella parte superiore del filtro è installato un sistema antincendio a pioggia con ugelli "sprinkler" che entra automaticamente in azione in caso di incendio.

Gli ugelli sprinkler posti all'interno dei filtri e al di sopra delle maniche filtranti, sono dotati di sensore bimetallico il quale interviene ad una temperatura di 74°C aprendo i fori di adduzione dell'acqua, generando getti a cono per lo spegnimento dell'incendio. I filtri prodotti sono stati classificati in ZONA ATEX 22, con deposito del fascicolo tecnico

presso ente rientrante nella lista NANDO degli organismi notificati.

Le macchine possono essere fornite con la seguente componentistica: serbatoio per l’aria compressa, centralina precablata, pannellature antiscoppio, scala con gabbia di protezione certificate secondo UNI EN 14122-4,

coclea e relativo motore e riduttore, e con le predisposizioni per l’installazione di valvole

e sensoristica di temperatura e controllo.

La Carpenteria Toniato Robert offre la massima disponibilità nella realizzazione

di macchine customizzate su misura in base alle necessità finali del cliente, non solo da un punto di vista dell’efficienza filtrante, ma anche per quanto riguarda particolari necessità costruttive e strutturali
(siti con notevole esposizione all’azione del vento e/o sismica), il tutto in sintonia a quanto stabilito
dalla 4.0 ed anche a quanto previsto dalla 5.0.

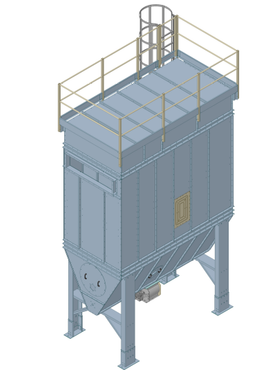

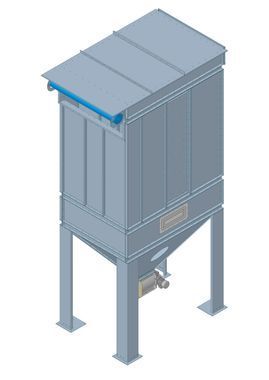

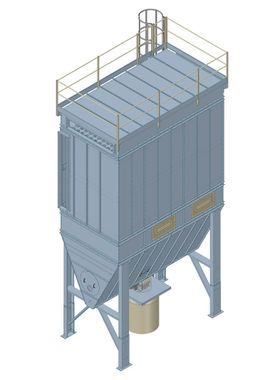

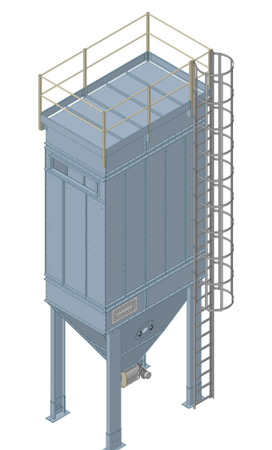

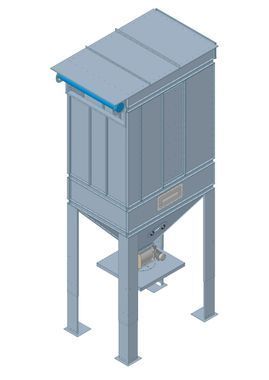

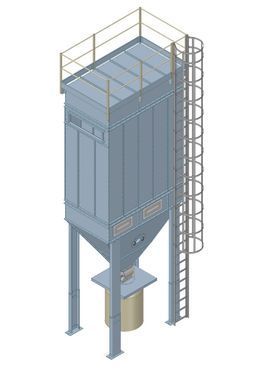

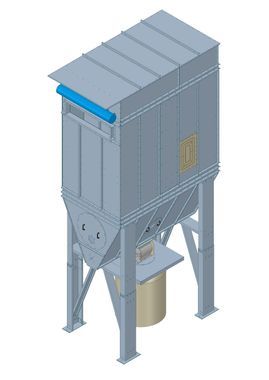

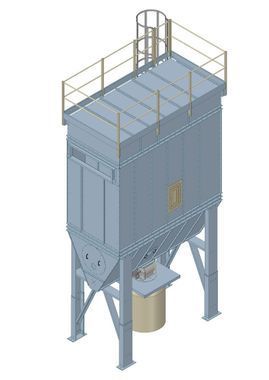

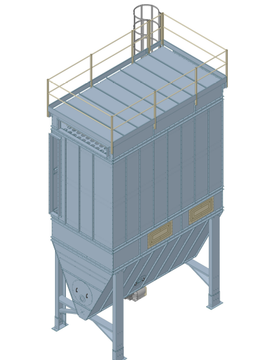

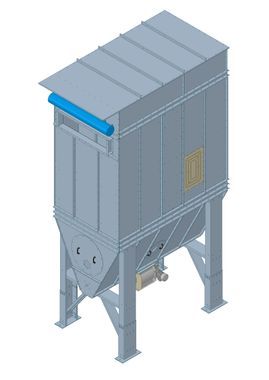

FILTRI A MANICHE: I filtri a maniche vengono realizzati sia nella versione a “gambe corte” che in quella a “gambe lunghe”. In relazione alla dimensione si può avere estrazione a porta o dall’alto.

Toniato Robert builds units for suction and subsequent filtration of smoke and dust.  Our self-cleaning filters consist of a robust hot-dip galvanised steel frame with galvanised sheet metal panelling for use in dust extraction and filtration equipment. The dusty air sucked in from the work areas is pushed into the filter chamber via the suction inlet, where it is filtered and the residue precipitated into the storage chamber. Separation occurs directly by falling. Fine dust, on the other hand, is retained by filter bags that separate it from the air being pushed outwards. In this way, the sleeves, little by little, fill up with light powders. They are cleaned with an automatic compressed air cleaning system.

They are equipped with an automatic anti-clogging system, which allows the optimisation of compressed air jets while limiting their consumption. In order to ensure fire safety, a sprinkler nozzle system is installed in

the upper part of the filter, which automatically takes action in the event of a fire.

The sprinkler nozzles located inside the filters and above the filter bags are equipped with a bimetal sensor that intervenes at a temperature of 74°C to open the water supply holes, generating cone-shaped jets to extinguish the fire. The filters we are going to propose have been classified in ATEX ZONE 22, with the technical file being filed

with a body on the NANDO list of notified bodies.

The machines are delivered with the following components: compressed air tank, prewired control unit, explosion-proof panelling, ladder with protection cage certified according to UNI EN 14122-4, auger and motor and gearbox relay, and with the predispositions for the installation of valves and temperature and control sensors.

Toniato Robert offers maximum availability in the realisation of tailor-made machines according to the customer's final needs, not only from the point of view of filtering efficiency, but also with regard to special construction and structural requirements (sites with considerable exposure to wind and/or seismic action), all in accordance with the provisions of 4.0 and also to what is foreseen by 5.0.0.

SLEEVE FILTERS:  Sleeve filters are manufactured in both “short-legged” and “long-legged” versions.
